方形拉削刀具和刀片

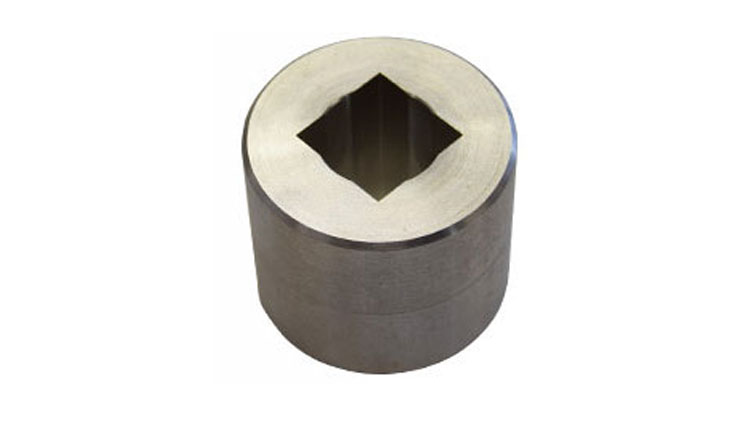

開方孔、拉削方型材
在C軸數(shù)控車床上的應(yīng)用
高耐磨性和抗沖擊性，延長刀片壽命
最大的公差選擇
重磨可能性
硬化高達 72 HRC 和 TIN 涂層

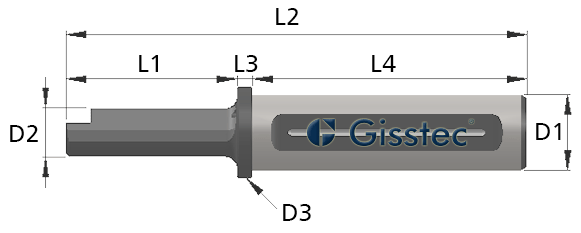

方形拉刀 (8-50 mm)
拉削
刀具L1
(毫米)L2
(毫米)L3
(毫米)L4
(毫米)D1
(毫米)D2
(毫米)D3
(毫米)對準器 螺紋式

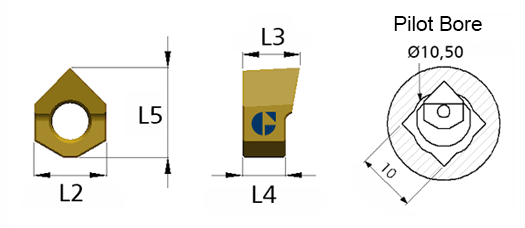

驅(qū)動器擰緊 最小。孔直徑 (mm) 重量（克） UT-SQ-8/10-25 30 129 9 90 25 7,25 30 PN-1 T08 VN-1 8 0,368 UT-SQ-10/13-25 40 139 9 90 25 8,6 30 PN-1 T08 VN-1 10 0,368 UT-SQ-13/16-25 50 149 9 90 25 12 30 PN-2 T15 VN-2 13 0,428 UT-SQ-16/19-25 52 151 9 90 25 15 30 PN-3 T20 VN-3 16 0,647 UT-SQ-19/27-25 86 185 9 90 25 18,5 30 PN-3 T20 VN-3 19 0,824 UT-SQ-27/37-25 100 199 9 90 25 25 30 PN-4 T20 VN-3 27 1,39 UT-SQ-8/10-32 30 139 9 100 32 7,25 38 PN-1 T08 VN-1 8 0,673 UT-SQ-10/13-32 40 149 9 100 32 8,6 38 PN-1 T08 VN-1 10 0,672 UT-SQ-13/16-32 50 159 9 100 32 12 38 PN-2 T15 VN-2 13 0,725 UT-SQ-16/19-32 52 161 9 100 32 15 38 PN-3 T20 VN-3 16 0,935 UT-SQ-19/27-32 86 195 9 100 32 18,5 38 PN-3 T20 VN-3 19 1,157 UT-SQ-27/37-32 100 209 9 100 32 25 38 PN-4 T20 VN-3 27 1,49 UT-SQ-37/50-32 140 249 9 100 32 35 45 PN-5 布魯格-5 VN-4 37 1,903 方形拉削刀片 (8-50 mm)
拉削
刀片方形（毫米） L2
(毫米)L3
(毫米)L4
(毫米)L5
(毫米)持有者 磨
架IN-SQ-8/10 8-10 6 7 5 7 UT-SQ-8/10 RF-1 IN-SQ-10/13 10-13 6 7 5 7,5 UT-SQ-10/13 RF-1 IN-SQ-13/16 13-16 10 8 6 12 UT-SQ-13/16 RF-2 IN-SQ-16/19 16-19 10 8 6 12,5 UT-SQ-16/19 RF-2 IN-SQ-19/27 19-17 13 13 10 17 UT-SQ-19/27 RF-3 IN-SQ-27/37 27-37 18 14 10 22 UT-SQ-27/37 RF-4 IN-SQ-37/50 37-50 26 18 10 30 UT-SQ-37/50 RF-5
